【端子交換】タミヤコネクタからXT60へ

ラジコンのバッテリーが弱ってきたので、Amazonで新しいバッテリーを購入しようとしたところ、
タミヤコネクタ仕様のものしか販売されていませんでした。

「普段使っているXT60コネクタに変更したい！」と思ったことはありませんか？
今回は、タミヤコネクタからXT60コネクタへ交換する方法を詳しくご紹介します。
　　　　

　　　　
私はクローラーを始めたての頃は、タミヤコネクタでバッテリーも使用していましたが、
現在はXT60で全て統一しています。
　　　　　

　　　　　　

私もタミヤコネクタを使っている時に接触不良を起こして交換しました。
コネクタの変更をする前に、まずはラジコンのコネクタにも色々な種類があるので紹介します。

　　　　　　　

主なラジコンコネクタの紹介

　　　　

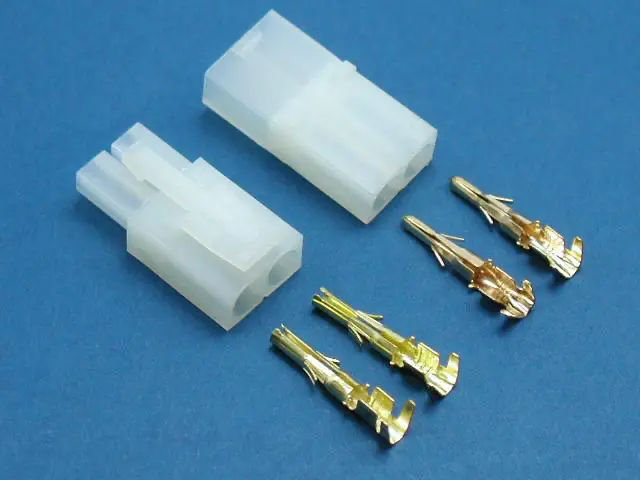

タミヤコネクタ(ラージ)

通称タミヤラージコネクタは

JST(日本圧着端子製造株式会社)のLコネクタ プラグハウジング 02P / LP-02-1と

同規格品です。許容電流１５A

【仕様】
●6.2mmピッチ 中継接続用コネクタ
●定格電流：AC・DC MAX15A
●定格電圧：AC・DC MAX300V
●使用温度範囲：－25℃～＋90℃
●適合パネル厚さ：0.8mm～2.0mm
●極数：2極

　

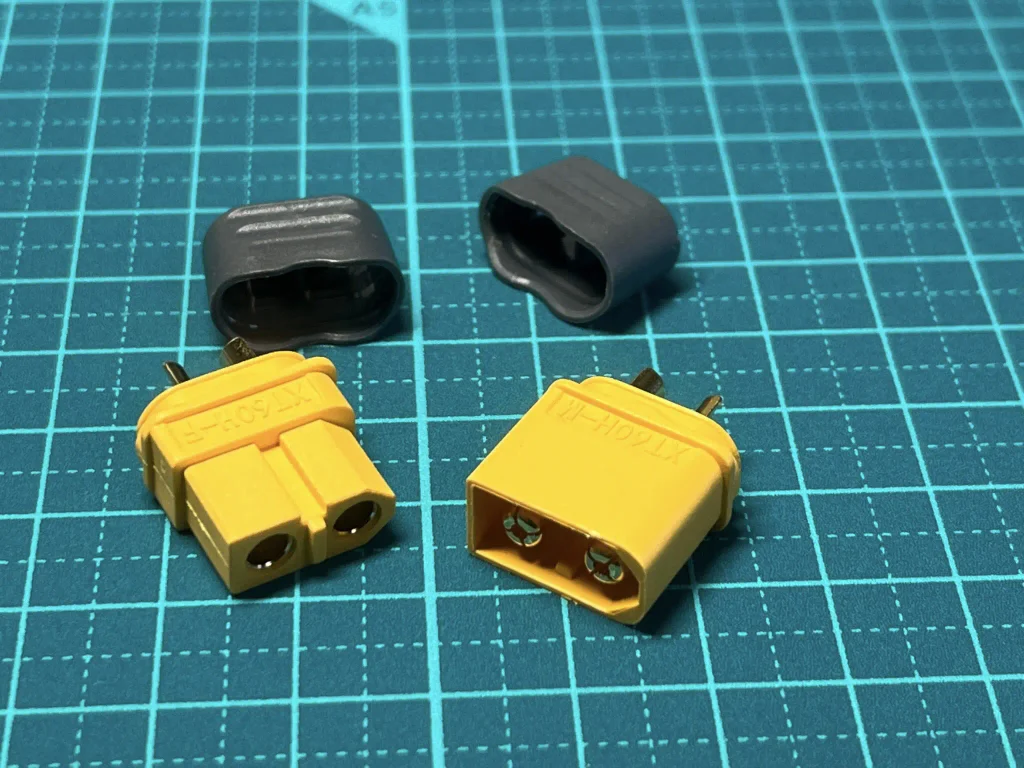

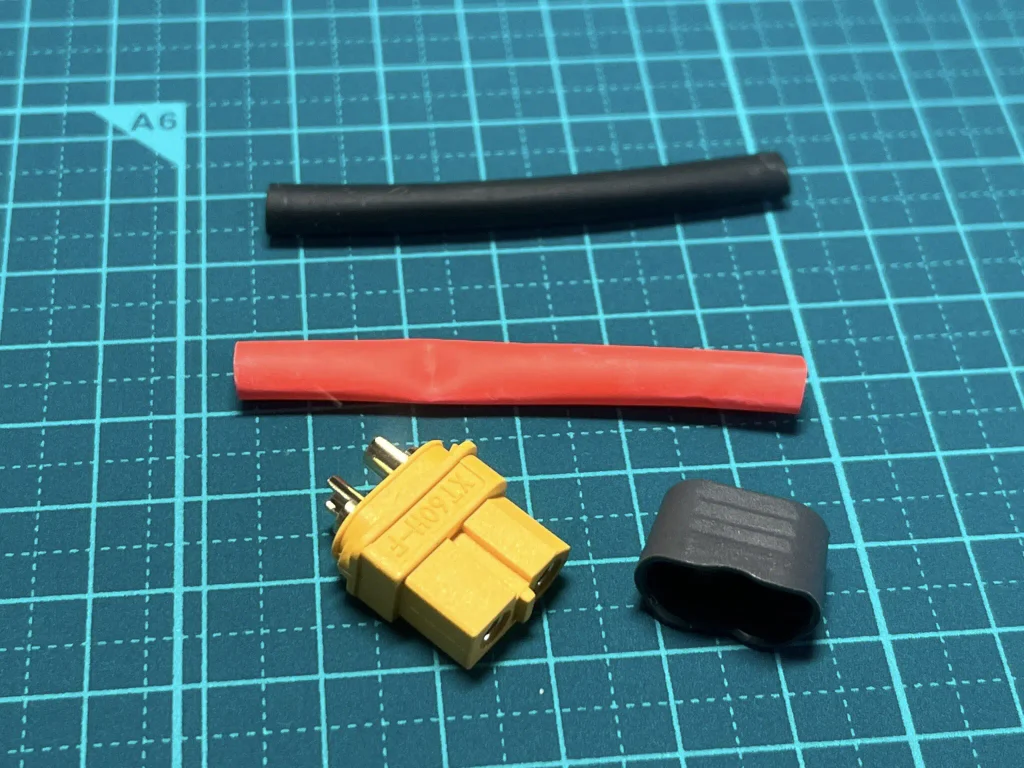

XT60

サイズによってXT30やXT90もあるそうです。

ラジコンではXT60が使用されていますね。

許容電流６０A

【仕様】
●定格電流：AC・DC MAX60A
●定格電圧：AC・DC MAX500V
●使用温度範囲：－20℃～＋120℃
●適合電線：12AWG
●極数：2極

　

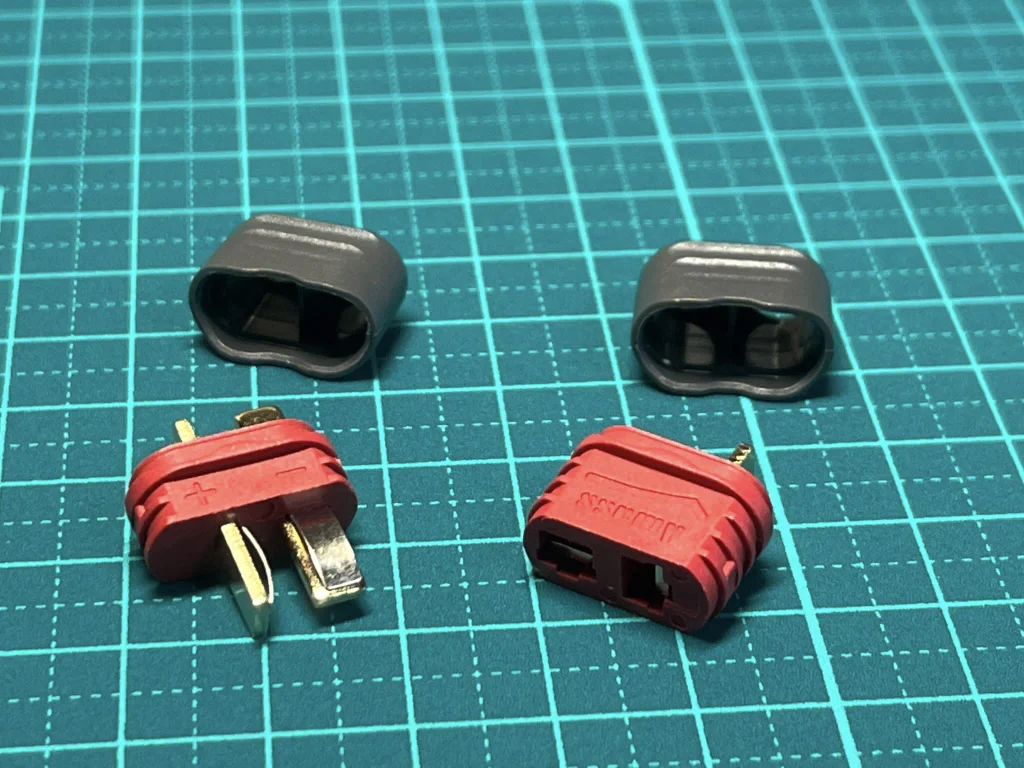

T型 ディーズンコネクタ

アメリカのDeans社のT型ウルトラプラグ

T型コネクタの極性
「縦がプラス、横がマイナス」は製品の向きによって誤解される可能性があります。
コネクタ本体の「＋」「－」表示を確認するよう補足すると安全です。

許容電流５０A

【仕様】
●定格電流：AC・DC MAX50A
●定格電圧：AC・DC MAX500V
●使用温度範囲：－20℃～＋120℃
●適合電線：12AWG
●極数：2極

　　

コネクタの交換、ハンダ付け

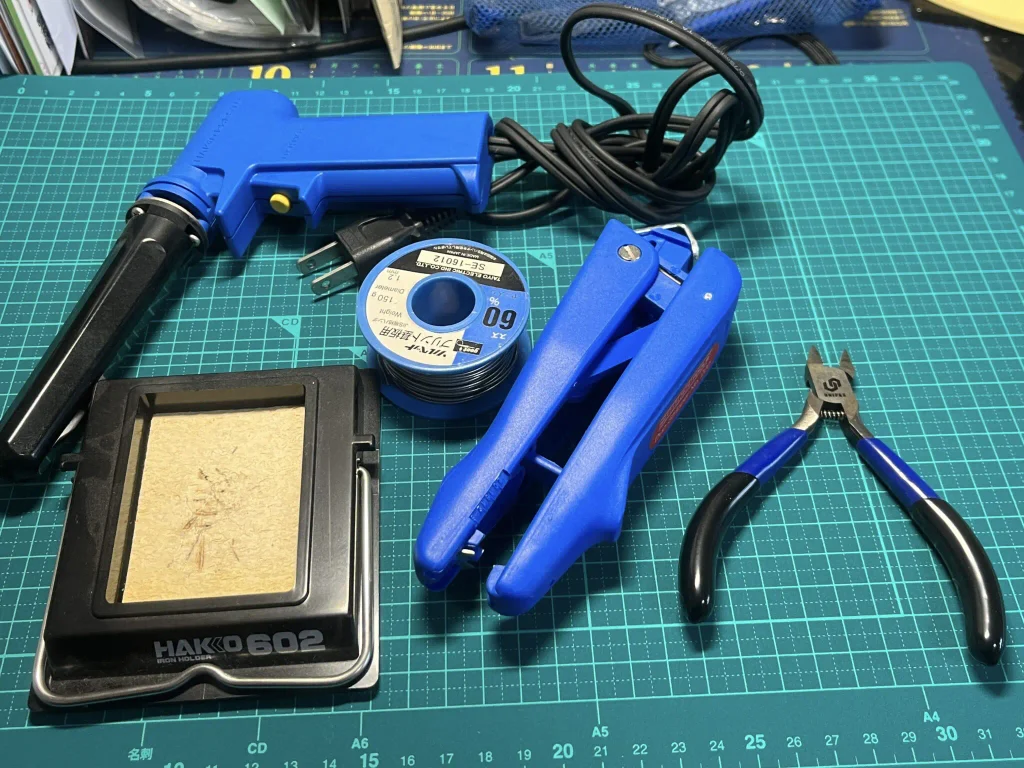

まずはコネクタを交換するのに必要な機材です。

必要な工具は

●ワイヤーストリッパー

●ニッパー

●はんだ、はんだごて

●XT60（メス）、収縮チューブ

●ライター（写真には載ってないですが、、、）

　

ハンダごてはコーナンでも売っています。

　

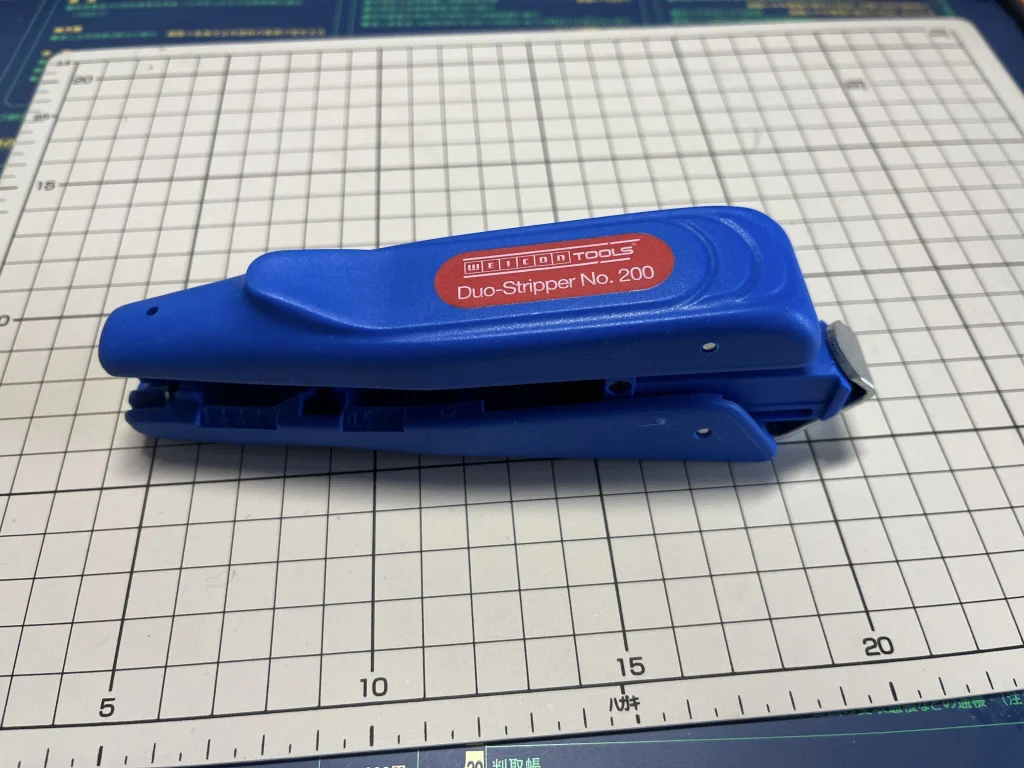

ワイヤーストリッパーは配線の被覆だけを剥くのに重宝しますがなくてもニッパーで

代用は可能です。ただこのワイヤーストリッパーは私が本業で愛用しており

狭い所で配線の被覆を剥くのに楽で、電気仕事が多い方はお勧めです。

ワイヤーストリッパーの使い方

　

XT60のコネクタもラジコンショップなら置いていますがこれもAmazonで購入できてしまいますね。

　

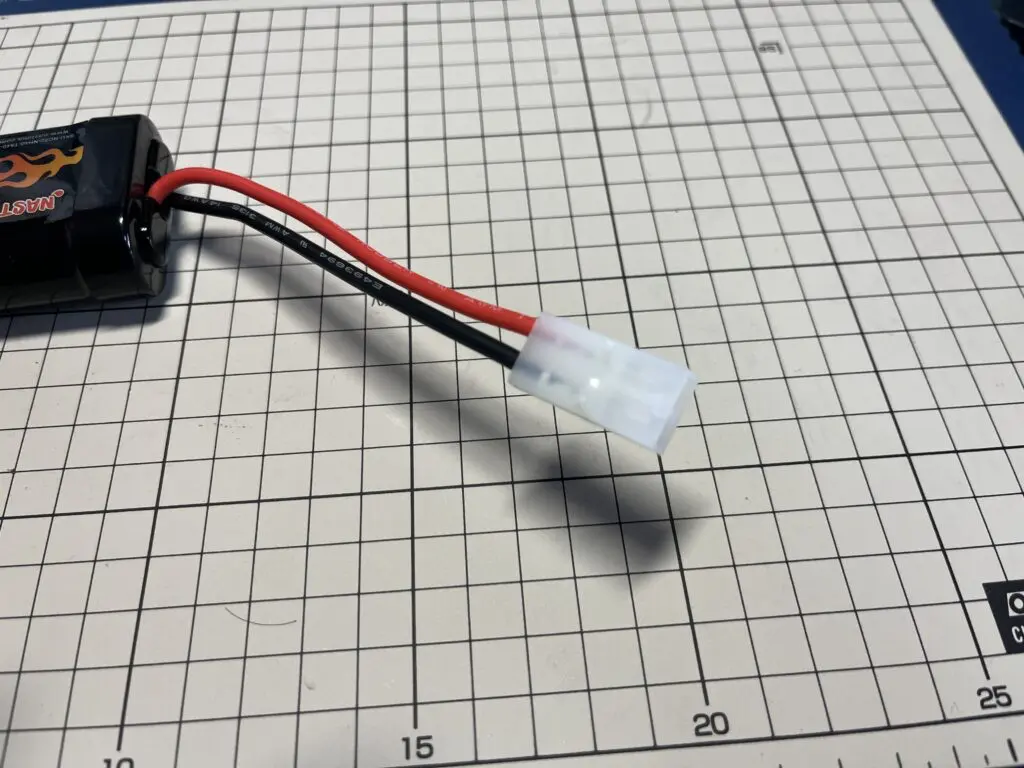

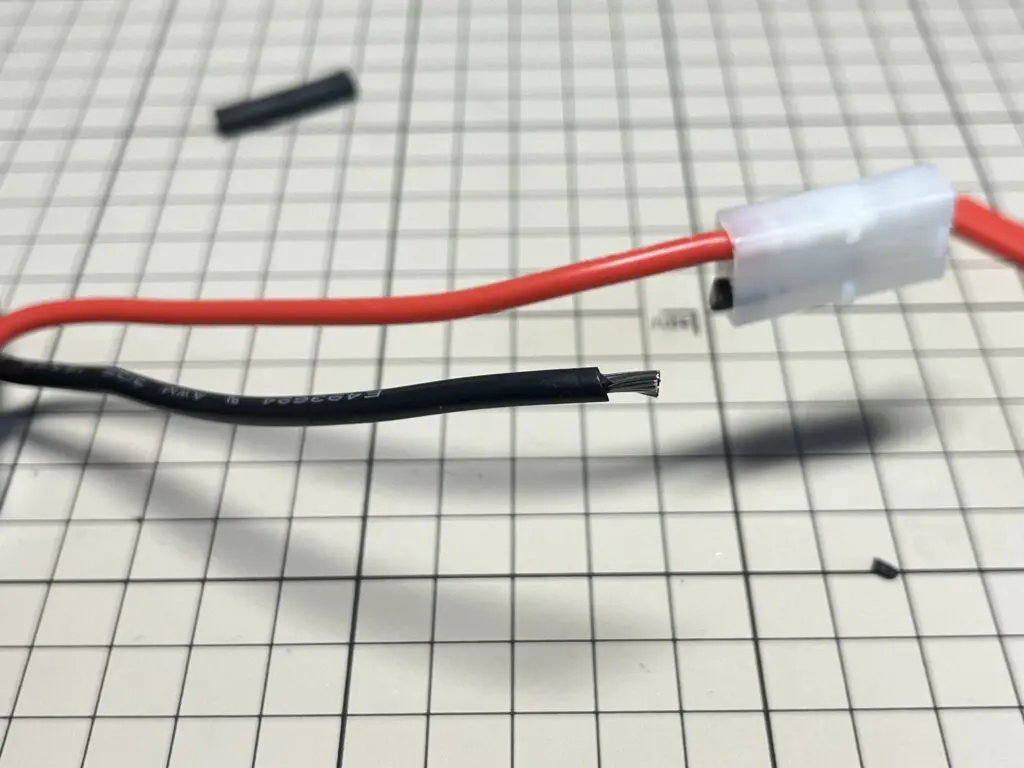

ではコネクタの配線を切って配線の被覆を剥きます。

ここで重要な注意点があります。
配線は必ず1本ずつ切断してください。

私はマイナス側から先に作業しています。
プラスとマイナスの配線が接触するとショートし、バッテリーの発熱や発火につながる危険性があります。
作業中はもう一方の配線の端子を確実に絶縁し、慎重に作業してください。　
　　　　　　

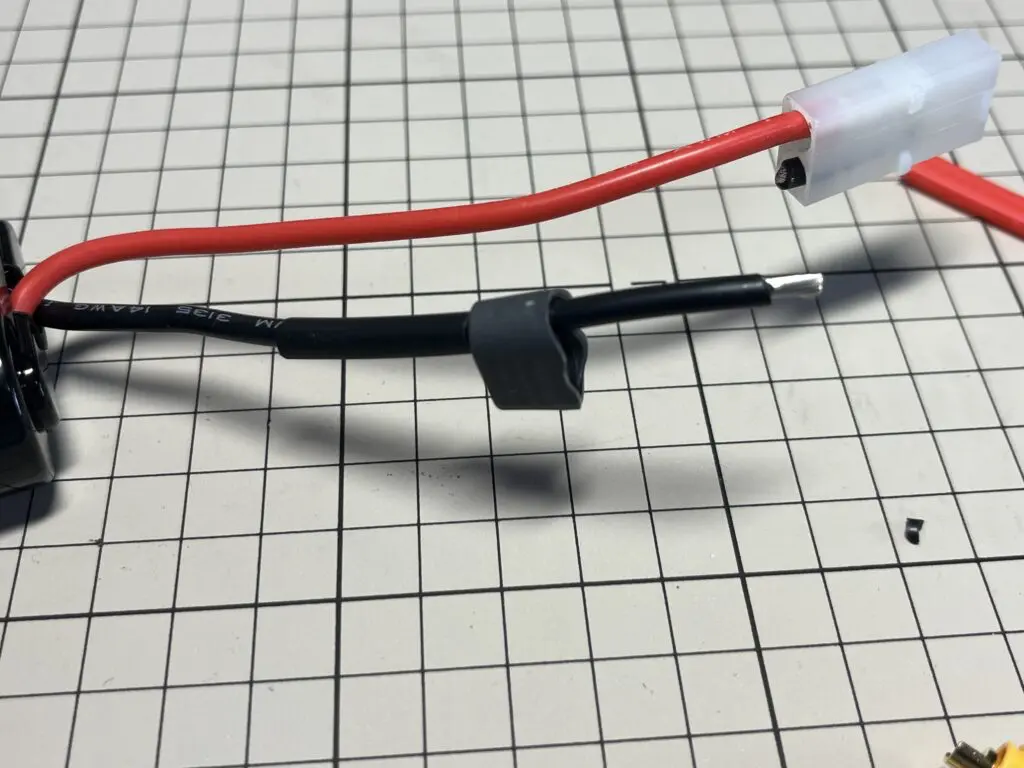

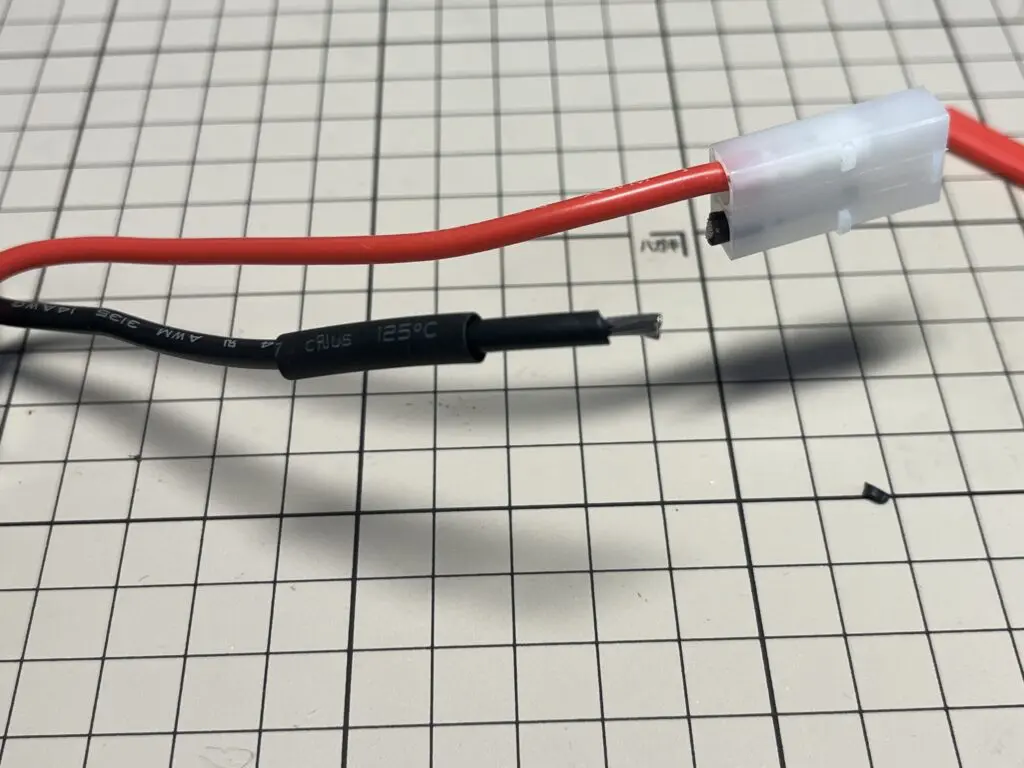

収縮チューブとXT60コネクタカバーを先に通します。

これを忘れて苦労してハンダ付けして、あ、、、ってことが良くあります。

　

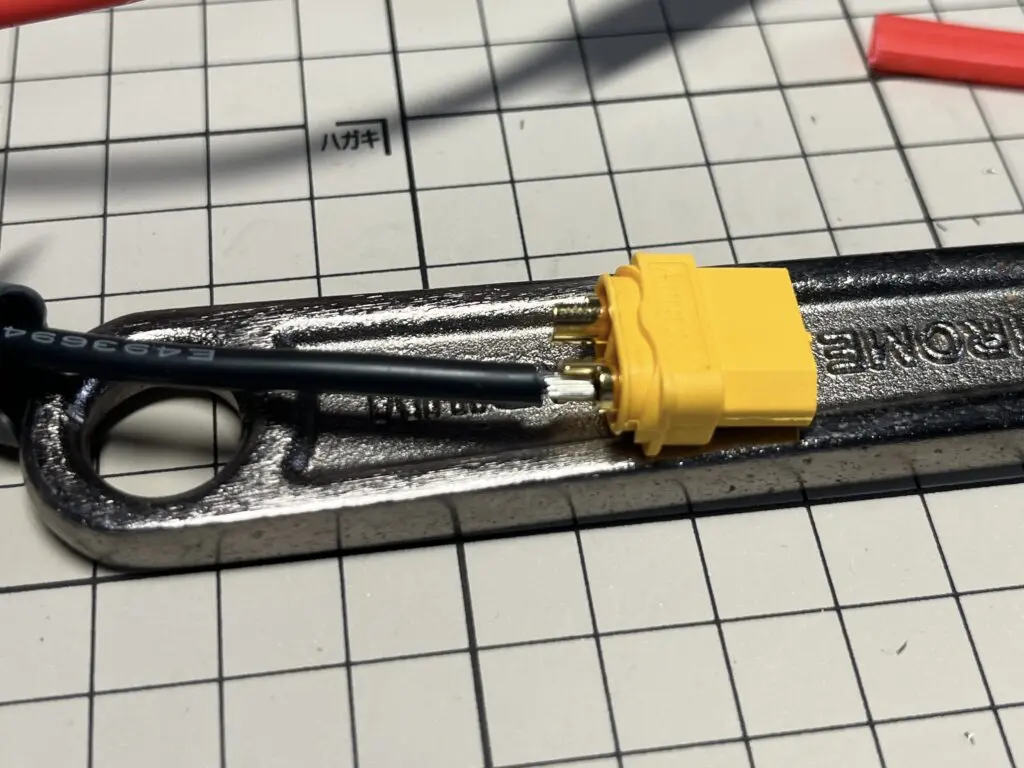

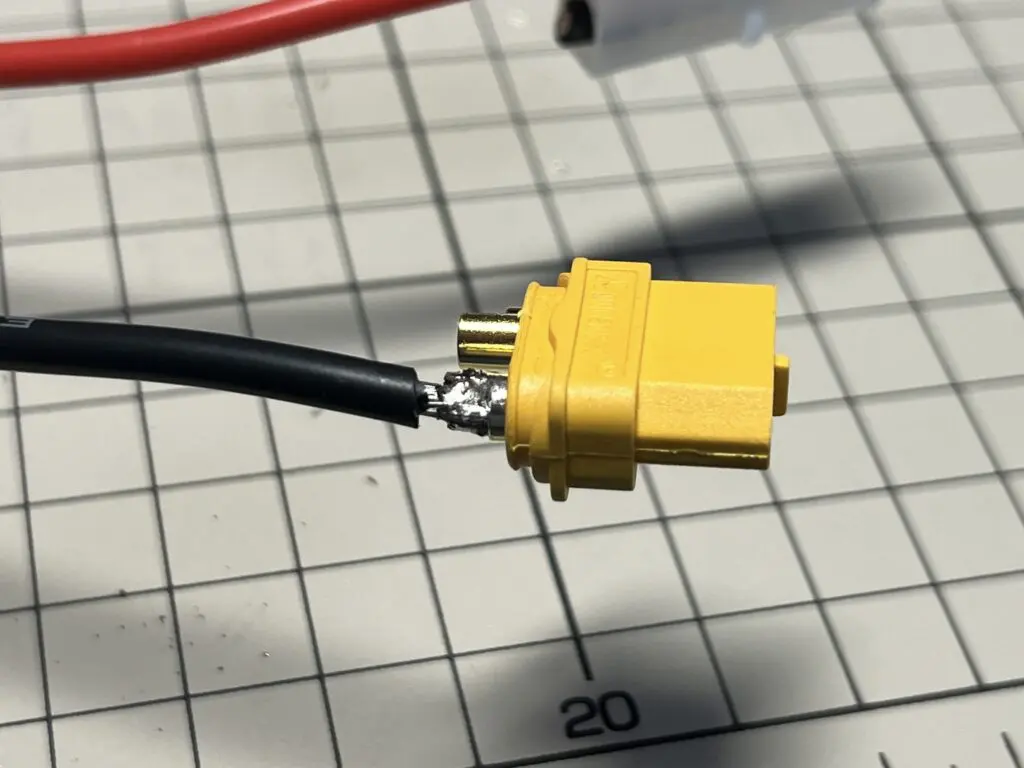

コネクタのマイナス端子側に黒配線を付けてハンダを流し込んだらOK

コツは先に配線側にハンダを少し付けといてからコネクタピンに配線をセットして、

ハンダを流し込むとスムーズに出来ます。

　

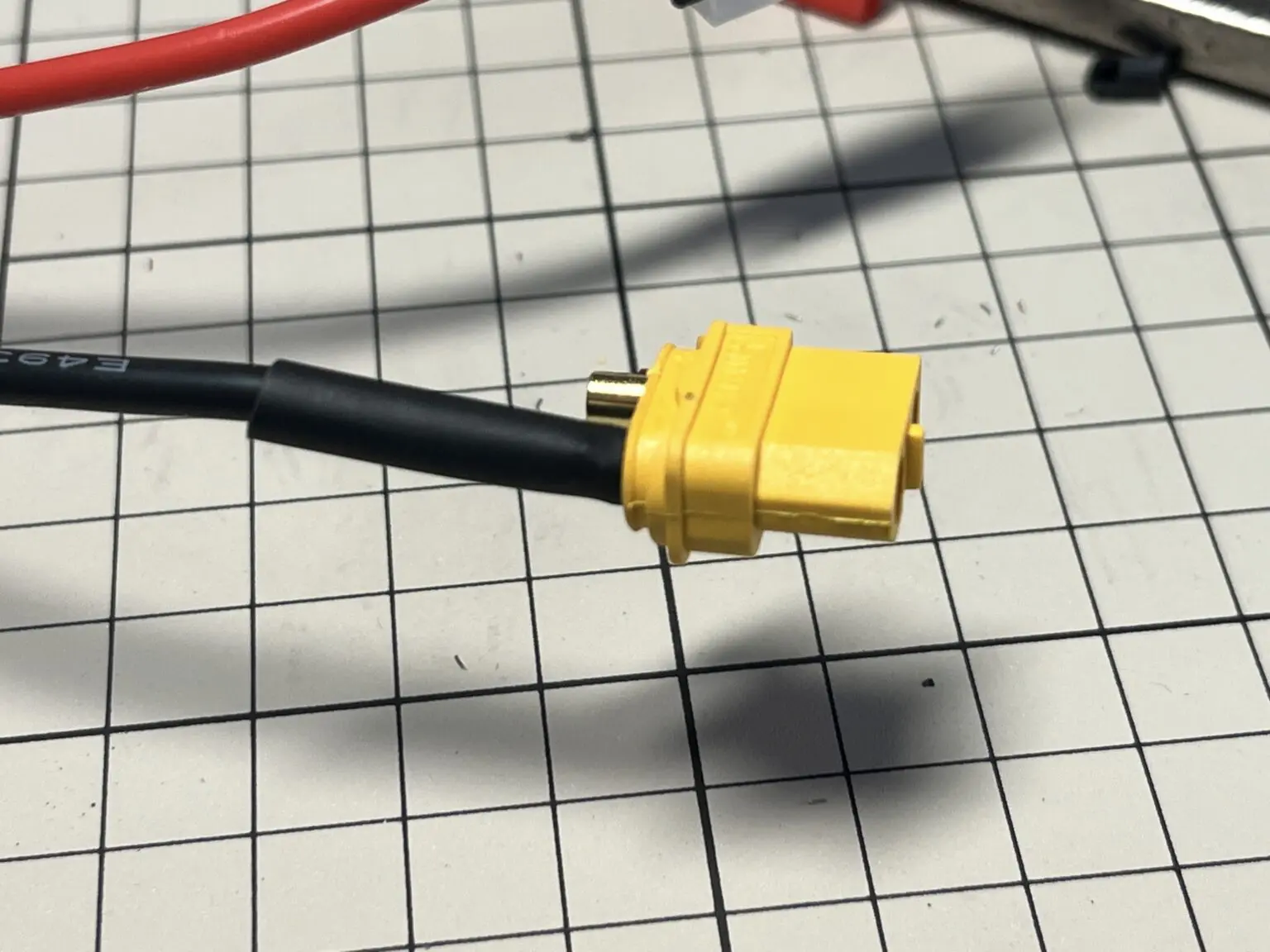

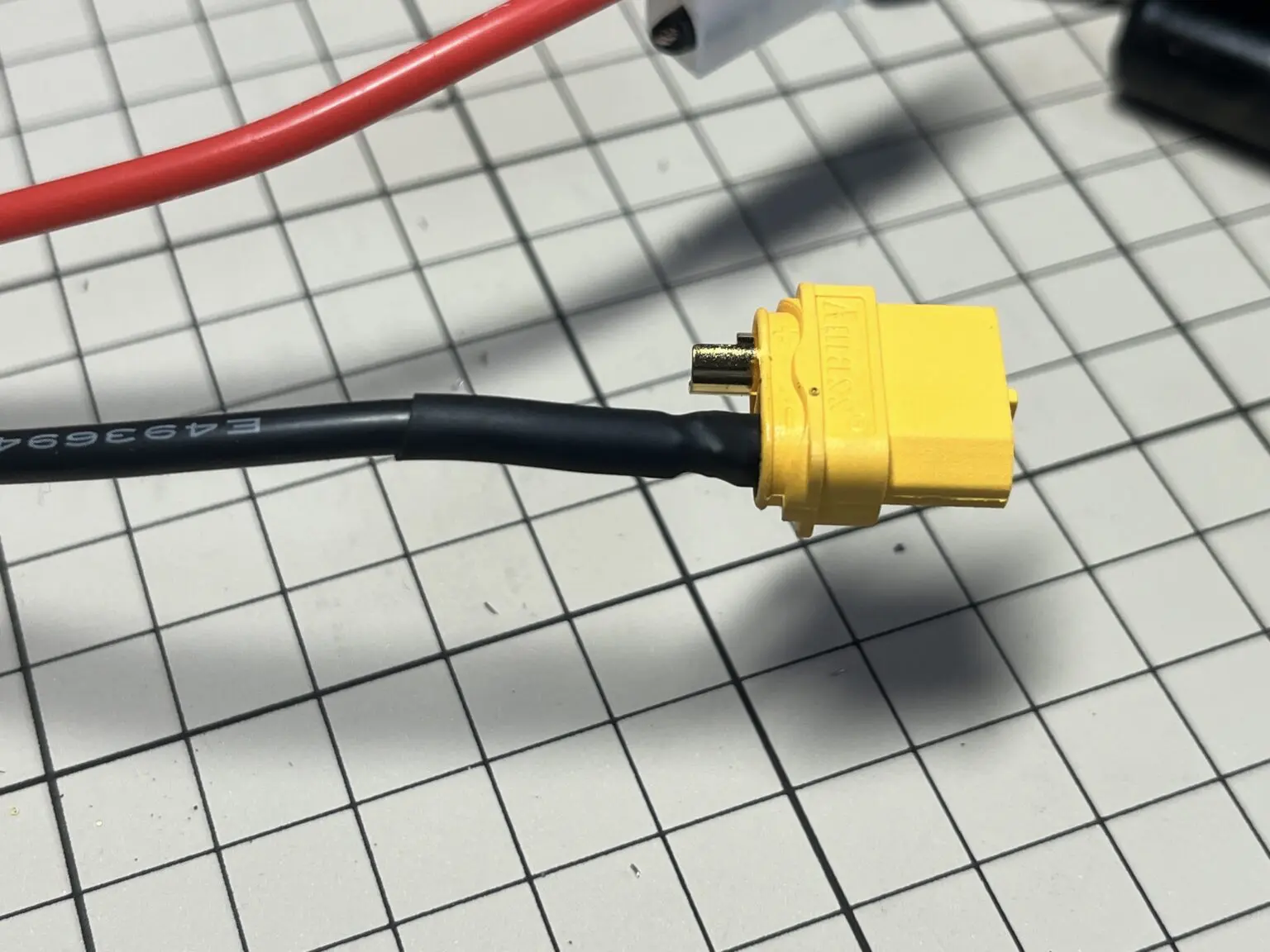

収縮チューブをピンとハンダ付け部分が隠れるまでしっかりと押し込んで、
ライターで収縮チューブを炙ると完成です。

ヒートガンの使用を推奨すると、被覆やコネクタへの熱ダメージを抑えやすくなります。

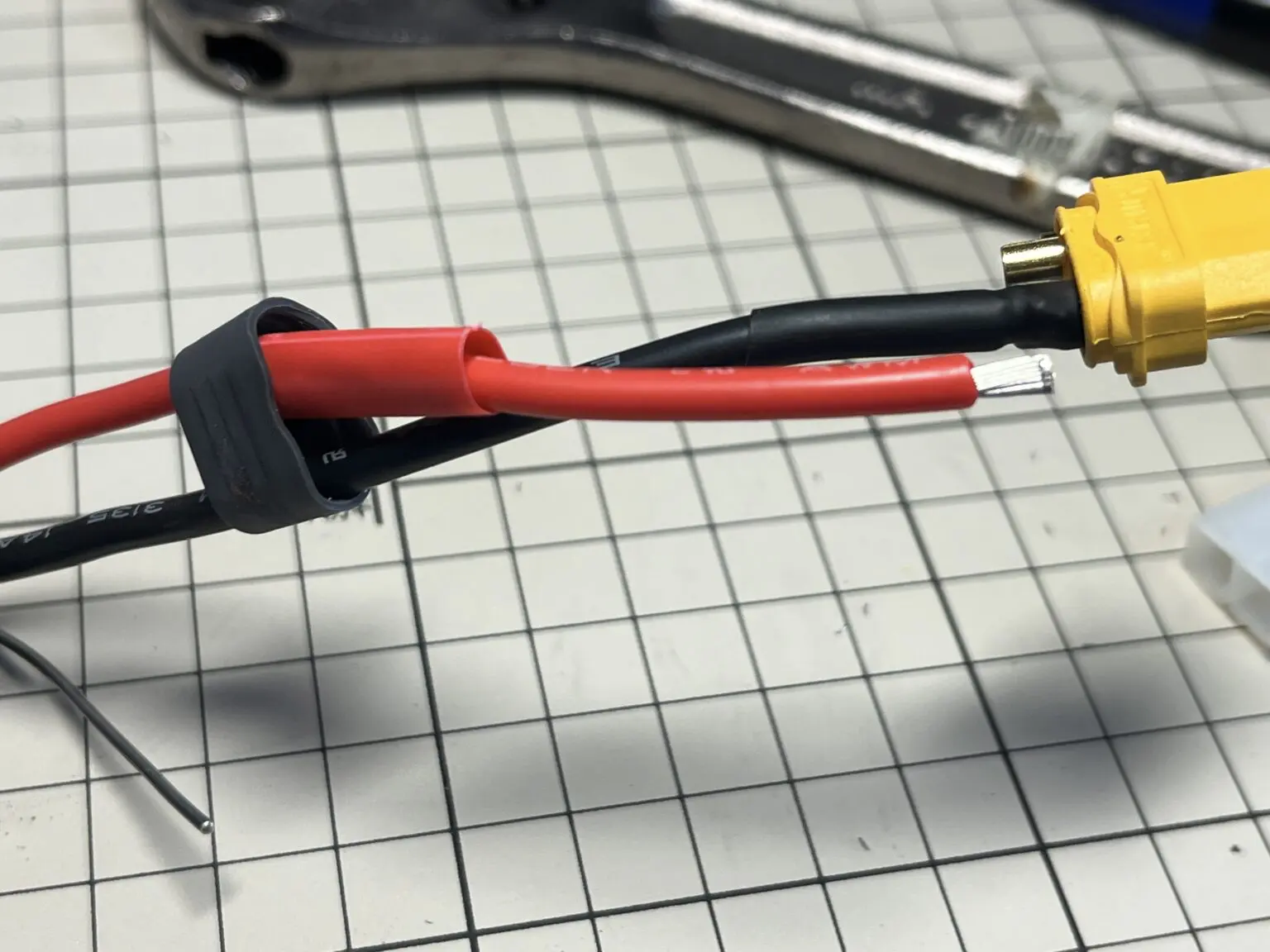

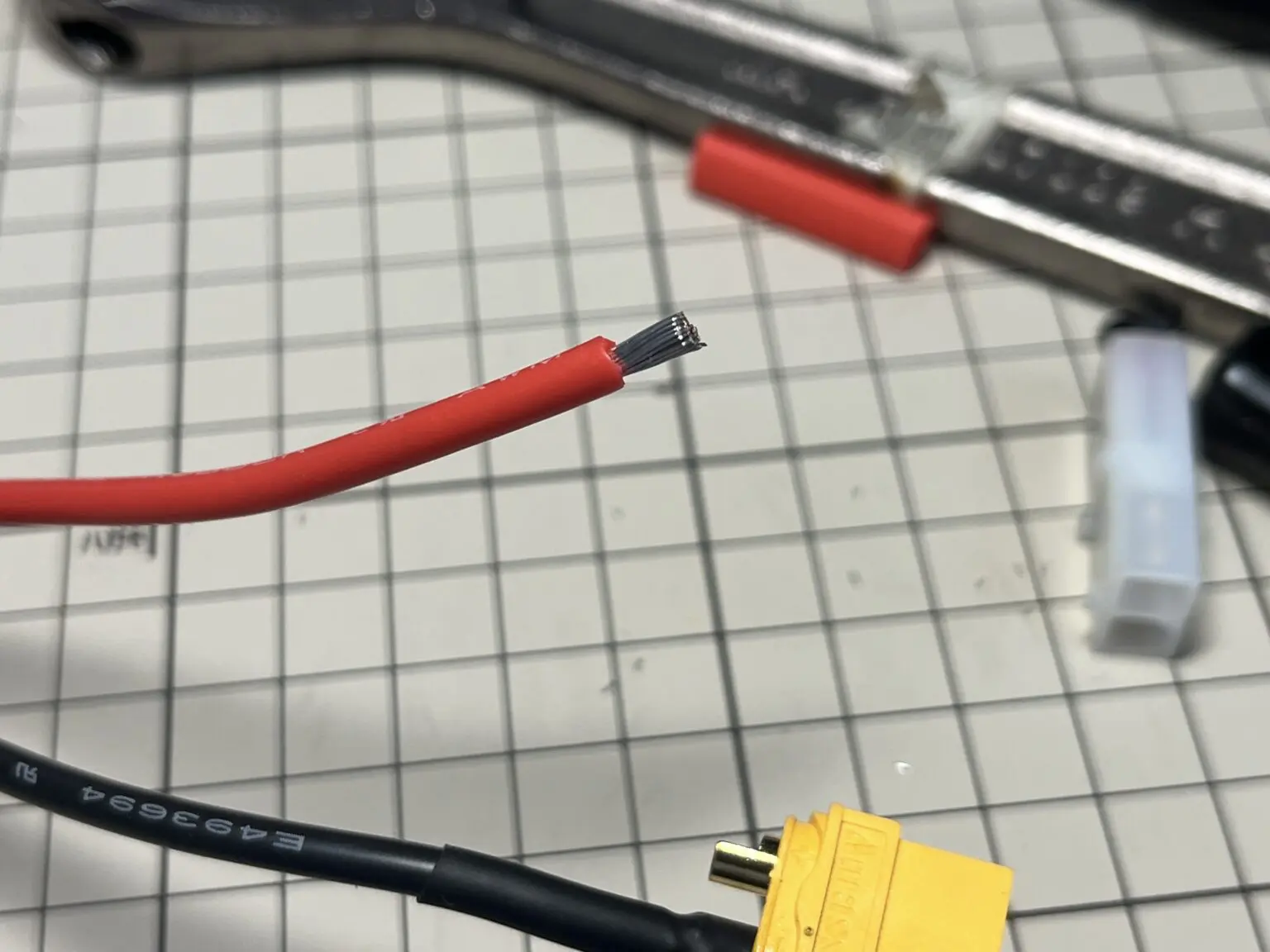

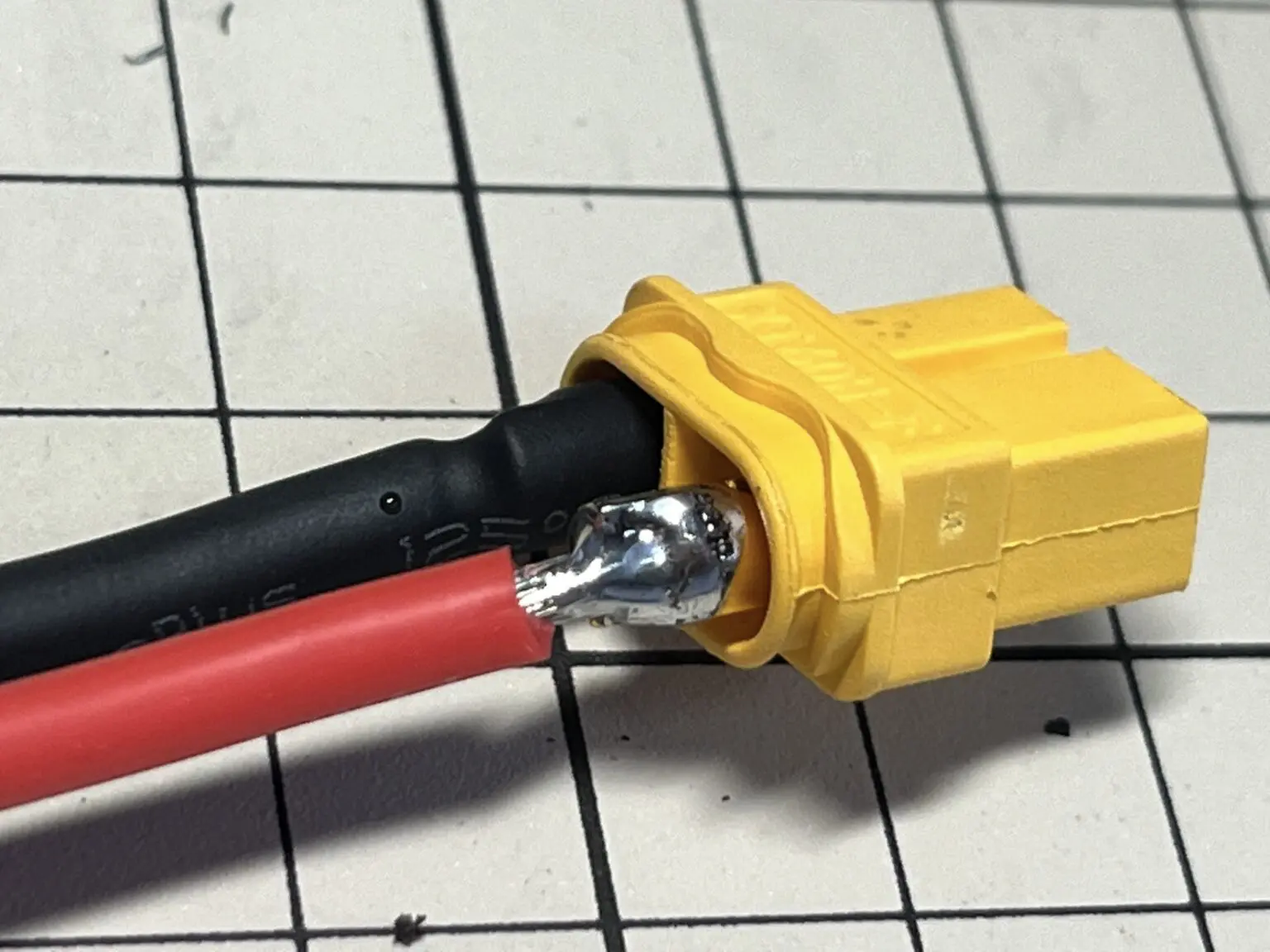

同じ要領でプラス配線側もやっていきます。

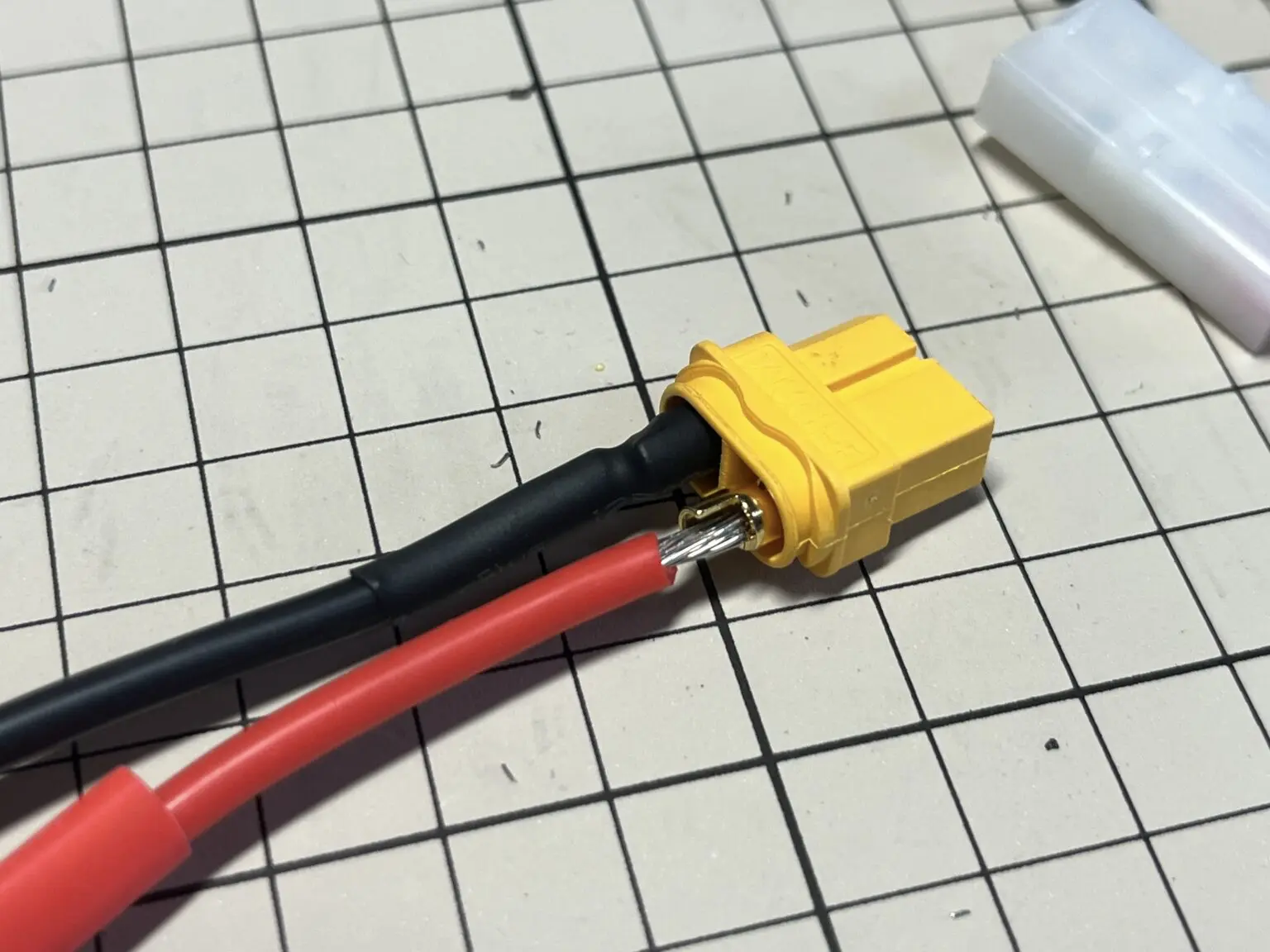

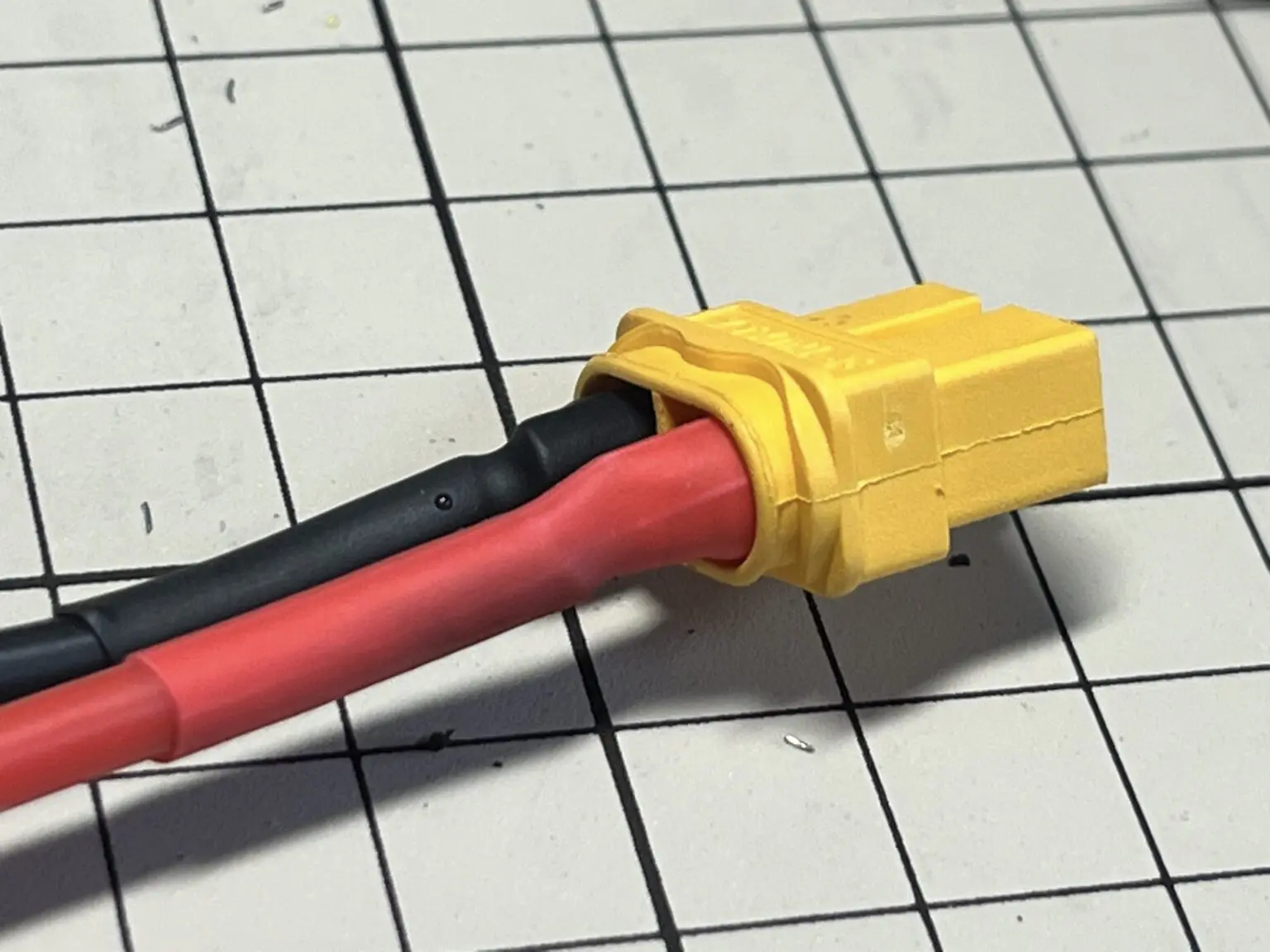

プラス配線側の方がハンダの流し込みが上手くいってますね。

　

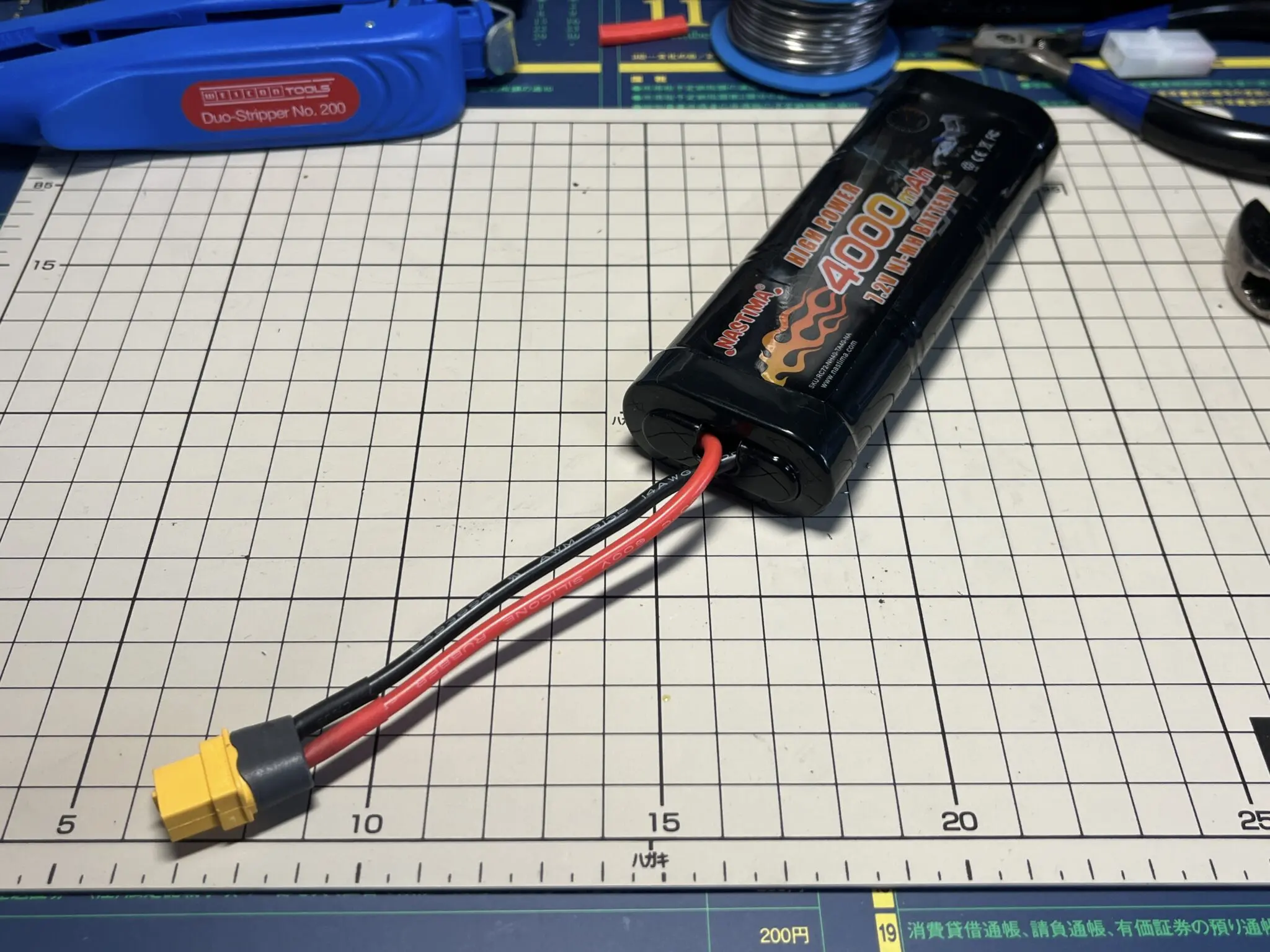

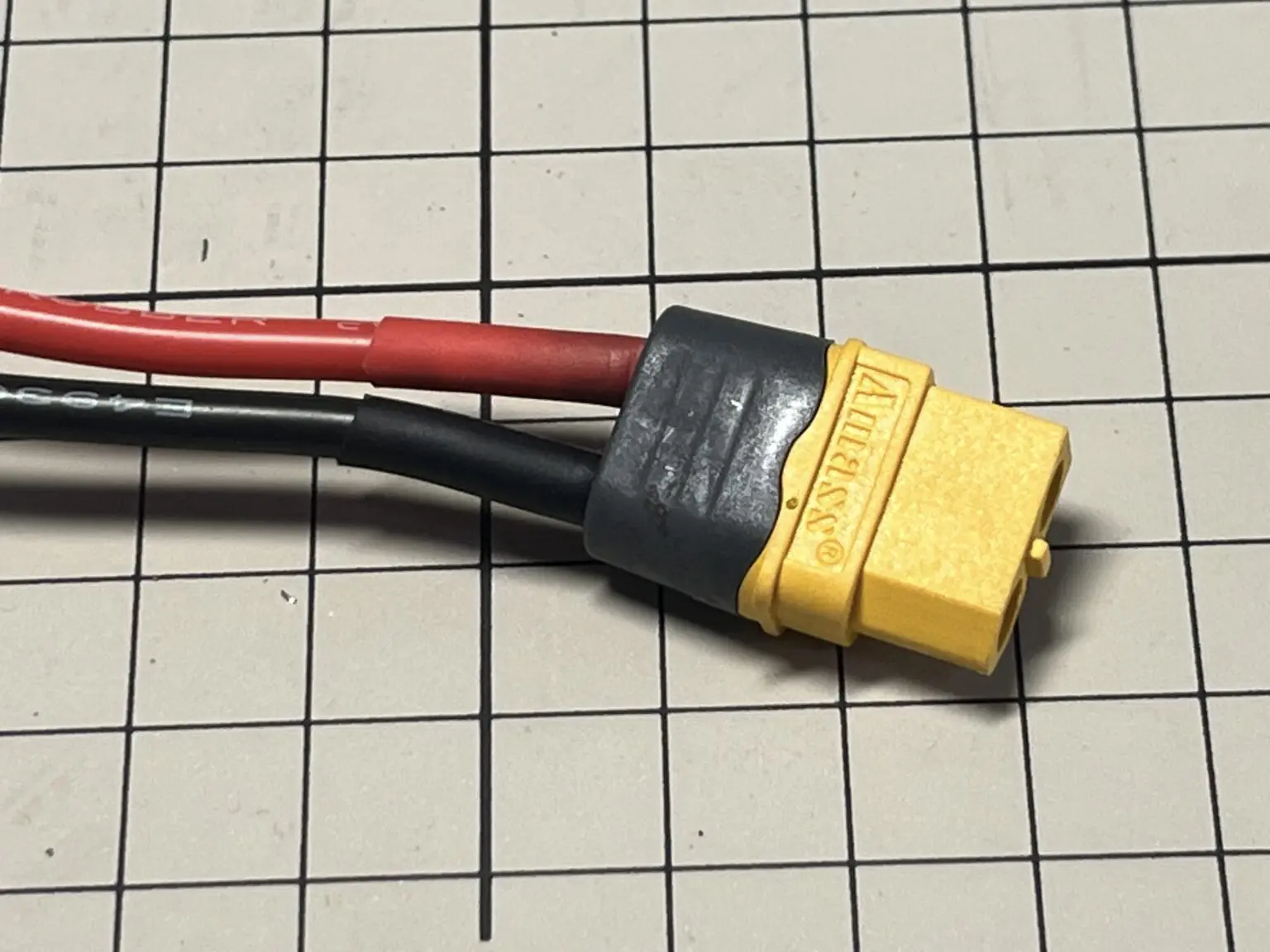

最後にカバーをつけたら完成です。

　

　

実際にやってみると、作業自体はそれほど複雑ではありません。

必要な工具をそろえておけば、今後のラジコンカスタムにも活用できます。
ESCの交換やLEDライトユニット、ウインチの取り付けなど、
ラジコンのカスタムを楽しんでいると配線作業をする機会も増えてきます。

電気配線の知識を身につけて、安全にカスタムを楽しんでみてください！

　
